      黄色日皮视频選型指南與外形尺寸

      發布時間：2021-03-10 06:35:59  點擊次數：3834次
      技術性能及選型指南
      1、執行標準
      產品執行 GB/T 18940-2003《封閉管道中氣體流量的測量渦輪流量計》
      2、精確度等級
      在規定的流量範圍內和工作條件下流量計的精確度等級為 1.0級和 1.5級

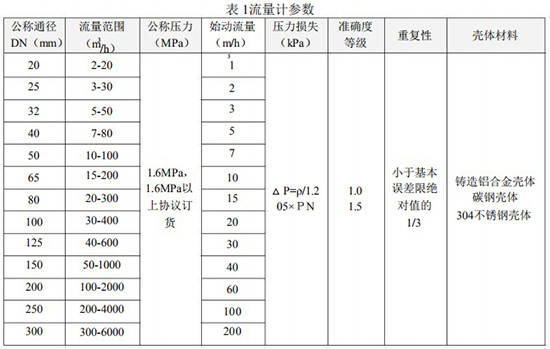

      3、流量計參數
      4、標準狀態條件
      P=101.325KPa，T=293.15K
      5、使用環境條件
      環境溫度：-30℃～+65℃
      相對濕度：5%～95%
      介質溫度：-20℃～+80℃
      大氣壓力：86KPa～106KPa
      6、工作電源及信號輸出
      6.1工作電源
      A．外電源：＋24VDC±15%，紋波＜5％，適用於 4～20mA輸出、脈衝輸出、報警輸出、RS-485等；
      B．內電源：1組 3.6V鋰電池（ER26500），當電壓低於 3.0V時，出現欠壓指示。
      6.2整機功耗
      A．外電源：<2W;
      B．內電源：平均功耗 1mW，可連續使用兩年以上。
      6.3脈衝輸出方式
      工況脈衝信號，直接將流量傳感器檢測的工況脈衝信號經光耦隔離放大輸出，高電平≥20V，低電平≤1V；
      定標脈衝信號，與 IC卡閥門控製器配套，高電平幅度≥ 2.8V，低電平幅度≤ 0.2V，單位脈衝代表體積量可設定範圍：0.001m3~100m3。單選擇該值時必須注意：定標脈衝信號頻率應≤1000Hz。
      定標脈衝信號，經光耦隔離放大輸出，高電平≥20V，低電平≤1V。
      6.4 RS-485通信（光電隔離），可實現以下功能：
      A．采用 RS-485接口，可直接與上位機或二次表聯網，遠傳顯示介質的溫度、壓力和經溫度、壓力補償後的標準體積流量和標準體積總量；
      B．由 RS-485接口與 HW-Ⅰ數據采集器配套，可組成電話網絡通信係統，一台數據采集器可帶 15台流量計；
      C．由 RS-485接口與 HW-Ⅱ數據采集器配套，可組成寬帶網絡通信係統，由 INTERNET傳輸數據，一台數據采集器可帶 8台流量計。
      6.5 4～20mA標準電流信號（光電隔離）
      與標準體積流量成正比，4mA對應 0 m3/h， 20 mA對應最大標準體積流量（該值可在一級菜單中進行設置），製式：兩線製或三線製，流量計可根據所插電流模塊自動識別，並正確輸出。
      6.6控製信號輸出
      A.下限報警信號（LP）：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，最大負載電流50mA；
      B.上限報警信號（UP）：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，最大負載電流50mA；
      C.關閥報警輸出（BC端，IC卡控製器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；
      D.電池欠壓報警輸出（BL端，IC卡控製器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；
      7、現場顯示功能
      A.積算儀顯示麵板上實時顯示工況（或標況）下的溫度、壓力、瞬時流量、累計流量；
      B.報警功能：流量上下限、溫度上下限、壓力上下限報警，報警方式：字符閃爍。
      8、防爆型式與等級
      隔爆型：其防爆標誌為 ExdIIBT4、ExdIICT4-T6(不含乙炔）；
      本安型：其防爆標誌為 ExiaIICT4
      9、防護等級
      IP65
      10、電器接口
      內螺紋 M20*1.5
      11、選型指南
      11.1用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量範圍及信號輸出要求合理選擇流量計的型號規格。
      11.2為使流量計的使用性能最佳，流量計的使用流量範圍應在（20%～80%）Qmax範圍內比較合適。
      11.3流量計出廠時的信號輸出方式：工況脈衝信號輸出（三線製）、標準流量信號（IC卡）輸出或 RS-485通訊輸出。若要求有其它輸出功能，請在訂貨時說明。

      儀表外形尺寸
      4.1 流量計外形尺寸及安裝

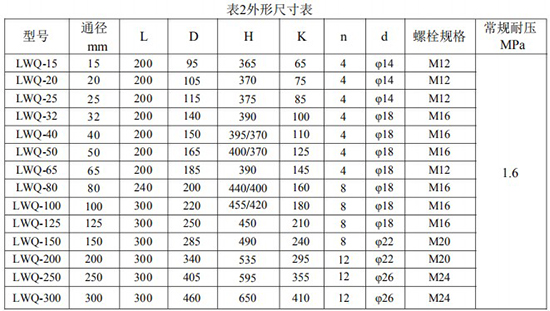

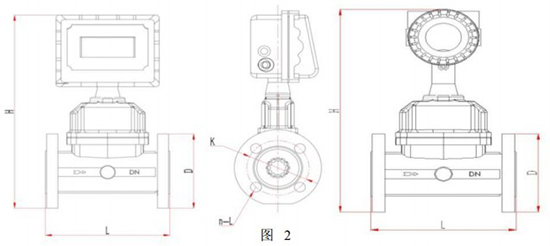

      流量計的外形尺寸見圖2，圖中未注尺寸列於表2中，流量計采用法蘭連接方式。法蘭尺寸執行GB/T9112～9113-2000標準。
      注：圖 1所示為溫壓補償型儀表外型。
      所有型號儀表傳感器部分以及整機高度尺寸一致，該尺寸僅供參考，具體參考實物，技術升級導致尺寸變更暫不另行通知。
