渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈衝信號，此電脈動信號的頻率與被測流體的流量成正比。大多數客戶選用法蘭連接安裝型，回去直接和管道上的法蘭對接上就可以了，不過日皮视频在线观看在布線和安裝上還是有些小要求需要加以注意。

渦輪流量計/變送器（LWGY—□N型、LWGY—□A型）

1.基本型LWGY—□N型

“24V+”(紅色線)接DC24V正端；

“電源-”(白色線)接DC24V負端；

“脈衝”（黃色線）接二次表脈衝輸入端。

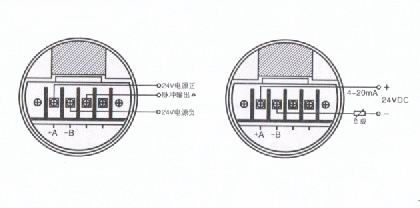

2.防爆型LWGY—□N型,見圖。

一、渦輪流量計的布線要求

1.盡可能采用一根完整的電纜線。

2.渦輪流量計布線位置盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線）並應避免與動力電源線平行布線。

3.建議在粗的電線末端采用非錫焊的夾緊式接線片。

4.對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界詞源進行屏蔽。

5.為了防水和機械損傷，*好將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的*大功率大於流量計信號電纜輸送的*小功率10倍時，兩者不能安裝在同一根導管內）。

6.防爆型渦輪流量計傳感器電纜線的連接，必須嚴格遵守防爆放大器的有關標準。

二、渦輪流量計的安裝注意事項

1、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上遊直管段應≥20dn，下遊直管段應≥5dn，其中dn為管道內徑。

2、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

3、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；

4、傳感器露天安裝時，請做好放大器插頭的防水處理；

5、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。

6、液體流量計傳感器可水平、垂直安裝，垂時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上遊端至少應有20倍公稱通徑長度的直管段，下遊端應不少於5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。

7、若流體不穩定有脈動流，為保證轉子流量計的良好測量可安裝緩衝器，以消除脈動流。轉子流量計在使用時，應先緩慢旋開流量計上遊管道上的控製閥門，然後用調節閥調節流量，以免突然開啟造成浮子急速上升擊損錐管。

渦輪流量計除前述工業部門大量應用外，在一些特殊部門亦得到廣泛應用，如科研實驗、國防科技、計量部門，這些領域的使用恰好避開了其弱點（不適於長期連續使用），充分發揮其特點（高精度，重複性好，可用於高壓、高溫、低溫及微流量等條件）。在這些領域，大多是根據被測對象的特殊要求進行專門的結構設計，它們是專用儀表不進行批量生產。
