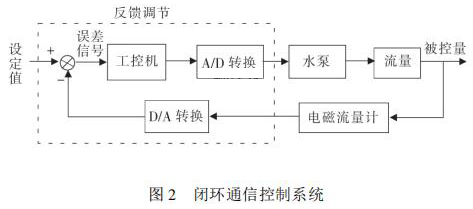

通信控製係統由工控機、變頻器、水泵、數據采集卡、雙氧日皮免费视频APP等組成。在整個熱量表耐久性試驗裝置中，雙氧日皮免费视频APP與被試驗熱量表串聯在試驗管路中。係統設定流量值 qs，通過工控機發送信號給變頻器，來控製水泵運轉，係統通過研華數據采集卡 PCI1711 將采集到的雙氧日皮免费视频APP當前瞬時流量值反饋給工控機，工控機將返回流量值與設定流量值qs進行比較，從而確定是否需要重新調整變頻器頻率控製水泵轉速。此過程是一個完整的閉環 PID 控製過程，其閉環控製過程如圖 2 所示。 2. 2 管路切換係統管路切換主要由冷熱水箱、水泵、開關閥等組成。要實現熱量表耐久性 4000 次冷熱衝擊試驗，需要實時控製管路中熱水與冷水的交替使用。

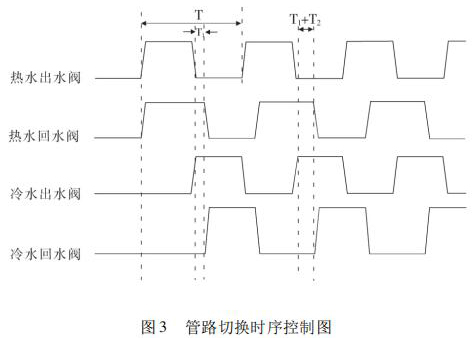

開始試驗，冷熱水箱預先達到試驗要求溫度，水泵運轉調節管路流量至設定值。係統給定信號控製四個開關閥(熱水出水閥、熱水回水閥、冷水出水閥、冷水回水閥) 的打開與關閉，實現冷熱水的切換。熱水衝擊時，熱水出水閥與熱水回水閥打開的同時，冷水出水閥與冷水回水閥關閉，確保試驗管路熱水衝擊;同理，冷水衝擊時，冷水出水閥與冷水回水閥打開，熱水出水閥與熱水回水閥關閉，確保試驗管路冷水衝擊。係統通過四個開關閥對管路進行時序控製，達到管路切換的目的，很好地實現了 4000次冷熱循環衝擊試驗。其具體的管路切換控製時序圖如圖 3 所示。

如圖 3 所示，初始狀態四個開關閥全部關閉。試驗開始時，熱水出水閥、熱水回水閥同時打開， 95℃熱水狀態下運行 2． 5min 後，1min 內切換至冷水，進行冷水衝擊。此時，熱水出水閥關閉的同時冷水出水閥打開，由於管路中還有熱水，為避免冷熱水交叉影響試驗結果，熱水回水閥延時 T1 關閉;待管路充滿冷水，熱水回水閥關閉同時冷水回水閥打開， 20℃ 冷水狀態下運行 2． 5min。此過程為一個完整的冷熱衝擊過程，過程中熱水出水閥與冷水出水閥同步進行，一個打開另一個關閉，同樣地，熱水回水閥與冷水回水閥也是同步進行，一個打開另一個關閉。上述過程為一個周期的運行，如此循環 4000 個周期，便可完成 4000 次冷熱衝擊試驗。試驗過程中，由於管路切換、閥門響應時間以及延遲時間的不同，且每次回水閥都要延遲打開，每個周期回水閥都會相應延時，且延時時間不同，如圖 3 所示，運行*二個周期時熱水回水閥總共延時 T1 + T2時間，隨著試驗運行周期的增加，回水閥延時會增加，可能會導致熱水箱或者冷水箱水溢出，故要時刻注意試驗運行時冷熱水箱水位的平衡，對冷熱回水閥的遲滯時間進行相應調節控製，保證冷熱水箱水位的平衡，及時避免溢水。
2. 3 數據采集係統

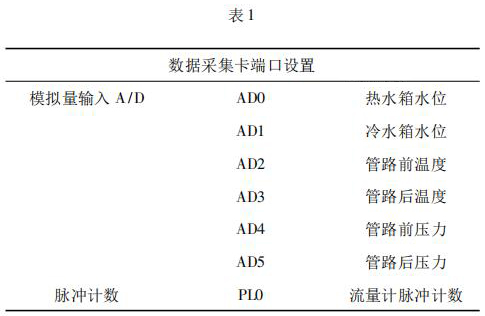

數據采集係統由工控機、雙氧日皮免费视频APP以及數據采集卡組成。 4000 次冷熱衝擊試驗要求在在*大流量 qs 條件下運行，對流量數據的采集用到雙氧日皮免费视频APP及數據采集卡。雙氧日皮免费视频APP采集管路流量，數據采集卡將雙氧日皮免费视频APP采集到的數據反饋給工控機係統。過程中，試驗管路水溫以及水箱水位的采集控製也是通過數據采集卡反饋給係統控製。試驗過程用到的數據采集卡采用研華生產的PCI － 1711。PCI － 1711 是一款多功能 PCI 總線數據采集卡，具有 16 路單端模擬量輸入功能、2 路 12位模擬量輸出功能、16 路數字輸入和 16 路數字輸出功能、計數器功能等。為保證冷熱衝擊試驗結果的準確性，嚴要求嚴格控製管路流量以及管路壓力。因此，管路設置前後管路溫度、冷熱水箱水位以及管路壓力的采集，管路流量根據雙氧日皮免费视频APP脈衝計數進行采集，其數據采集卡端口設置如表 1 所示。

3 試驗運行

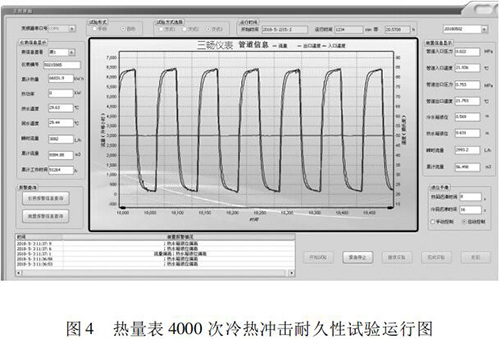

試驗選用公司生產的 DN15 超聲波熱量表，該表試驗前已連續使用 5 年以上，準確度等級為3 級。試驗選用 9 塊熱量表，截取某次試驗一段過程運行如圖 5 所示。
整個試驗過程需要對試驗介質進行加熱、保溫，並利用水泵提供足夠的水源壓力保證熱量表規定的試驗流量。

4 總結
本文研究的 4000 次冷熱衝擊試驗的實現具有以下特點: (1)基於“工控機 +水泵 + 雙氧日皮免费视频APP”的閉環控製係統，實現了流量自動反饋調節，滿足試驗要求; (2)通過四個開關閥的時序切換，自動控製試驗溫度，很好的完成了 4000 次溫度衝擊試驗; (3)通過“工控機 + 數據數據采集卡”的數據采集係統，實時監控試驗過程中的流量、溫度、壓力等相關參數，實現試驗方式的自動控製，並能對試驗數據進行分析與評定。 (4)試驗的全過程為智能自動化，可無人員留守看護。試驗結果可直接反映出熱量表在長時間運行後的可靠性。為我國熱量表耐久性試驗研究提供檢測手段，為促進產品質量提升做好技術保障。
