電極

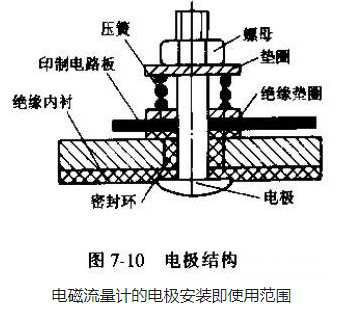

傳感器的電極安裝在與磁場垂直的測量管兩側管壁上，它的作用是把被測介質切割磁力線所產生的電勢信號（流量信號）引出，因此電極一般需直接與被測介質接觸，其典型結構如圖7-10所示。



特殊情況下，為避免電極汙染，可采用電容檢測型乙二醇電磁流量計，將電極置於測量管襯裏外，不與流體介質直接接觸，所以有時也稱其為無電極乙二醇電磁流量計。

無電極乙二醇電磁流量計可用來測量電導率很低的（5×10-8S/cm）液體、漿液、渣液、泥漿等的流量。其電容電極處於測量管襯裏背後，不與被測流體接觸。每個電極板和與其相對的測量管內壁形成一個電容，在該內壁上存在信號電位。流量計襯裏材料正好是兩個極板電容器的電介質。與流量成正比的測量信號被送到與此兩個電容器相連的前置放大器進行放大處理，輸出流量值。

電極材料按被測介質的腐蝕性而決定，但必須是非磁性導電材料。目前比較常用的是耐酸不鏽鋼材料（1Cr18Ni9Ti）、含鉬不鏽鋼（1Cr18Ni12Mo2Ti），用於一般工業用水、廢水汙日皮免费视频APP和弱腐蝕性酸堿鹽液體，價格也較低；哈氏合金（耐酸鎳基合金）B可用於鹽酸及其它非氧化性酸和非氧化性鹽液體；哈氏合金C可用於氧化性酸和氧化性鹽液及氧化劑。也可選用鈦、鉭、鉑銥合金等作為電極材料，這些貴金屬有較好的耐腐蝕性。鈦能耐海水、各種氯化物，次氯酸鹽、氧化性酸等，但不耐還原性酸；鉭有和玻璃相似的耐腐蝕性，除氫氟酸、發煙磷酸、堿外，能耐化學介質的麵很廣；鉑銥合金對各種酸、堿、鹽液有很好的耐腐蝕性，但也有一些不耐腐蝕的化學介質，使用時應注意。貴金屬電極價格昂貴，尤其以鉑銥合金為。

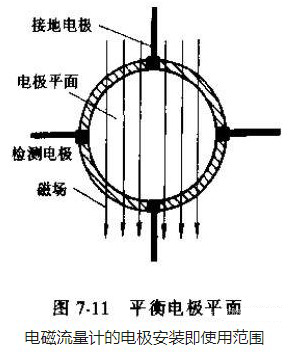

近幾年人們又提出平衡電極平麵（BEP）的概念，這是用於乙二醇電磁流量計的新專利技術。所謂BEP是Balanced Electrode Plane的縮寫，在BEP設計中，有兩個位於同一平麵內的接地電極，它們與檢測電極成90°角（如圖7-11所示）。

勵磁線圈的幾何形狀產生一個均勻的磁場，它垂直於管道在檢測電極平麵內的主徑。這樣做有幾個好處，首先，消除了外部接地環；其次，整個測量平均速度的過程都被限製在平衡電極平麵之內進行；第三，電氣噪音幹擾被完全消除。由於磁場是均勻的，液體又是在它流過平衡電極平麵的瞬時被測量的，因此，BEP能提供更加精準的測量結果。



幹擾調整機構

對於正弦波勵磁的乙二醇電磁流量計，傳感器應有幹擾調整機構。它實際上是一個“變壓器調零”裝置，可以抑製由於“變壓器效應”而產生的正交幹擾。



常用電極材料及使用範圍

1.電極材料：耐酸不鏽鋼材料（1Cr18Ni9Ti）、含鉬不鏽鋼（1Cr18Ni12Mo2Ti）（相當於316L）

特點及使用範圍：主要用於生活工業用水、原水、下水、廢汙水、稀酸、稀堿等弱腐蝕性酸、堿、鹽液體

2.電極材料：哈氏合金B

特點及使用範圍：適用於低濃度鹽酸等非氧化性酸和非氧化性鹽液，硝酸等氧化性酸不適用

3.電極材料：哈氏合金C

特點及使用範圍：適用於常溫硝酸、其他氧化性酸、氧化性鹽液等，鹽酸等，還原性酸和氯化物不適用

4.電極材料：鈦

特點及使用範圍：耐腐蝕性略優於耐酸剛，對氯化物、次氯酸鹽、海水有優良的耐腐蝕性，對常溫硝酸等氧化性酸有耐腐蝕性，鹽酸、硫酸等還原性酸不適用

5.電極材料：鉭

特點及使用範圍：具有和玻璃相似的優越耐腐蝕性，除氫氟酸、發煙硫酸等少數酸外，適用於大部分酸液，氫氧化鈉等堿液不適用

6.電極材料：鉑、鉑銥合金

特點及使用範圍：對幾乎所有的酸堿液耐腐蝕，王水、銨鹽等少數介質不適用，價格昂貴

7.電極材料：碳化鎢硬質合金

特點及使用範圍：漿液專用電極材料，可降低漿液噪聲，耐腐蝕性較差，腐蝕性液體不適用

8.電極材料：導電橡膠、導電氟塑料

特點及使用範圍：低噪聲電極材料，可抗漿液噪聲和流動噪聲，導電氟塑料耐化學品性能好。
