腰輪流量計的結構及工作原理
發布時間：2021-05-11 07:16:36 點擊次數：2565次
腰輪流量計是一種體積流量測量儀，用於測量封閉管道中流體的體積流量。
累積的流量通常在本地顯示，有些具有遠程傳輸和輸出接口，這些接口與相應的光電電脈衝轉換器和流量積算儀相匹配，可以遠程測量、顯示和控製。
精度高，重複性好，量程大，對流量計前後直管段要求低。它適用於粘度較高的流體，並且流體粘度的變化對指示值影響很小。
適用於非腐蝕性流體，如原油和石油產品(柴油、潤滑油等)。
腰輪流量計工作原理

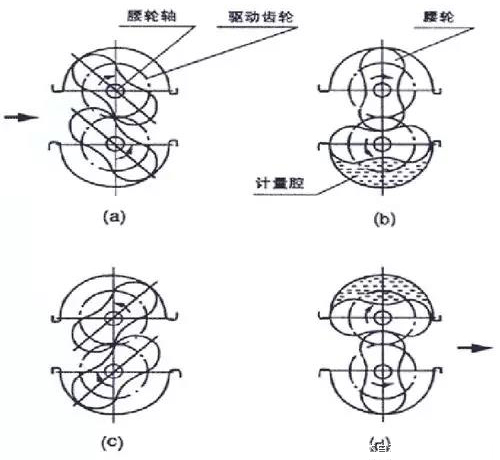

當待測液體流過測量室時，在流量計的入口端形成壓差。在這種壓力的推動下，腰輪旋轉(見圖a、b、c、d )。同時，兩個腰輪被固定在腰輪軸上的一對驅動齒輪驅動旋轉。
由於測量室的容積是固定值，所以待測液體的流速與腰輪的數量成比例，並通過具有一定傳動比的變速機構傳送到計數器。計數器的累積值是在一定時間內待測液體的體積流量。
（腰輪流量計結構圖）
腰輪流量計結構組成
流量計主要由殼體、腰輪、驅動齒輪、輸出軸密封件、精密校正器、計數器等組成。
腰輪流量計特點
腰輪流量計產品設計新穎，外形美觀。具有精度高、安裝使用方便等特點。它是容積式流量計的典型產品。
其主要缺點是:體積大、重量重、壓力損失大、運行中振動大等。通過使用兩對彼此成45度角的腰輪結構，可以大大降低運行中的振動噪聲。
