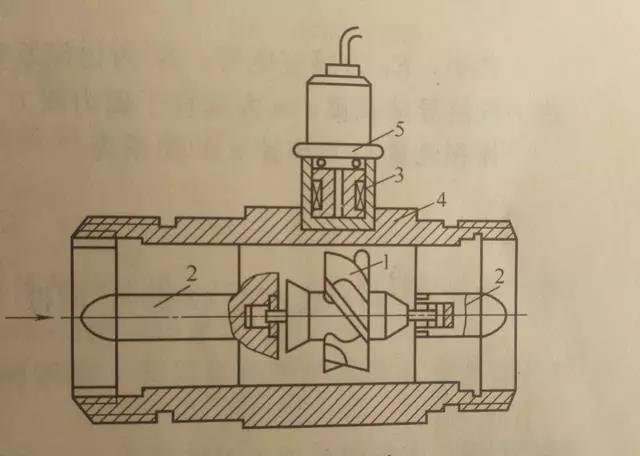

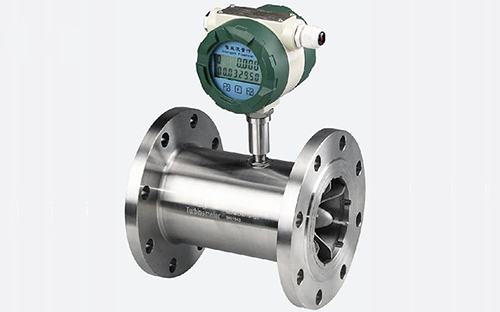

渦輪式計量表的結構示意圖：

1.渦輪：是用高導磁係數的不鏽鋼材料製成，葉輪芯上裝有螺旋形葉片，流體作用與葉片上使之轉動。



2.導流器：用來穩定流體的流向和支撐葉輪的。



3.磁電感應轉換器：由線圈和磁鋼組成，用以將葉輪的轉速轉換成相應的電信號，以供給前置放大器進行放大。



4.外殼：整個流量計安裝在外殼上，外殼由非導磁的不鏽鋼製成，兩端與流體管道相連接。



5.前置放大器：接收磁電感應轉換器信號並放大。



渦輪式計量表的工作過程：

當流體通過渦輪葉片與管道之間的間隙時，由於葉片前後的壓差產生的力推動葉片，使渦輪旋轉。在渦輪旋轉的同時，高導磁性的渦輪就周期性地掃過磁鋼，使磁路的磁阻發生周期性的變化，線圈中的磁通量也跟著發生周期性的變化，線圈中便感應出交流電信號。交變電信號的頻率與渦輪的轉速成正比，也就是說與流量成正比。這個電信號經前置放大器放大後，送往電子計數器或電子頻率計，以累積或指示流量。
