摘要:對影響阻抗找水儀測量質量的因素進行了分析，找到了影響儀器含水、流量、集流質量的因素。通過完善儀器結構設計、建立檢測手段等達到了提高儀器測量質量、保證儀器測量精度的目的。

引 言
阻抗找水儀是抽油機井環空測試中重要的儀器，它所測量的結果可以進行定量解釋，得出抽油機井正常生產條件下的油、水兩相產出剖麵 。

阻抗找水儀推廣使用以來由於儀器結構設計上的不完善，缺少檢測手段等因素，測量質量受到影響，儀器一次下井成功率僅為 70%左右，不僅增加了測井生產成本，也直接影響到了資料錄取的質量。作為承載著油田油井產出剖麵動態監測重要任務的環空測試儀器，提高儀器測量質量，保證儀器測量精度，為油田提供優質、精準測井資料，保障生產有序進行，是極其重要的。經過幾年的測井生產實踐和在儀器維修工作中不斷的研究和摸索，日皮视频在线观看發現並解決了一些影響阻抗找水儀測量質量的問題，使儀器的測量精度得到了提高。

1 儀器簡介
1．1 儀器結構

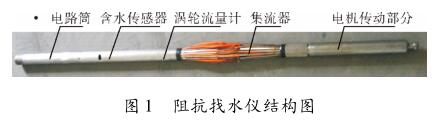

阻抗找水儀結構如圖 1 所示，它主要由含水率計和產量計兩部分組成。含水率計部分主要由電路筒、含水率傳感器組成。產量計部分主要由dn50日皮视频网站、集流器及電機傳動部分組成。

1．2 儀器工作原理
阻抗找水儀主要測量抽油機井井液的含水率和流量兩大參數。

儀器采用阻抗法測量井液的含水率，該方法是通過給傳感器的發射電極供電，再通過測量電極檢測到與混相時含水率對應的電壓信號，電路將此電壓信號變為對應的脈衝信號，再輸出到地麵，並與取樣時測量的全水值相對比求出井液的含水率 。

阻抗儀流量測量采用dn50日皮视频网站(霍爾元件)檢測方式。運動流體流經渦輪時，渦輪帶動磁鋼轉動，由於流過渦輪的流量大小與渦輪轉速成線性關係，霍爾元件構成的傳感器檢測出渦輪的轉速，經整形電路整形放大之後形成與渦輪轉速相對應的脈衝信號，經電纜輸送到地麵，可通過脈衝信號的頻率求出流體的體積流量。

2 存在問題的分析及處理
2． 1 含水測量方麵
含水測量比較突出的問題是含水值輸出不穩。檢查儀器發現含水率傳感器存在設計缺陷，有信號漏失現象。

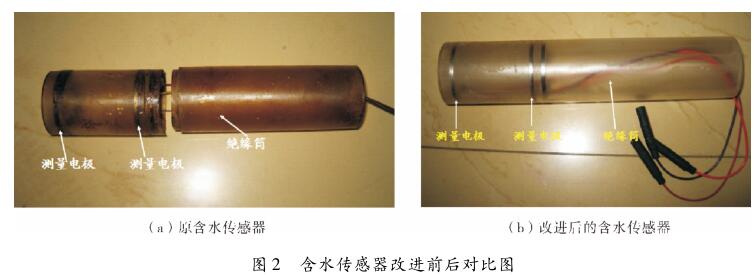

原儀器的含水率傳感器絕緣外殼是分體的，用膠粘合在一起，結合處存在縫隙，隨著長時間使用，縫隙越來越大，當流體通過時有漏失，傳感器測量電極的電信號會隨之分流，使含水測量質量受到影響，如圖 2(a)所示。

針對含水測量時出現的問題，日皮视频在线观看對含水率傳感器進行改進。改進後的含水傳感器為絕緣筒內嵌電極環一體設計，表麵不存在縫隙，避免了流體的漏失，防止了傳感器測量電極電信號的分流，保證了含水測量精度，如圖 2(b)所示。

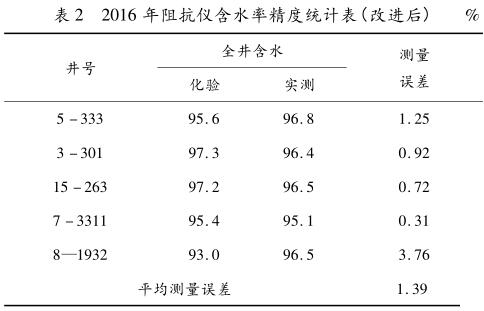

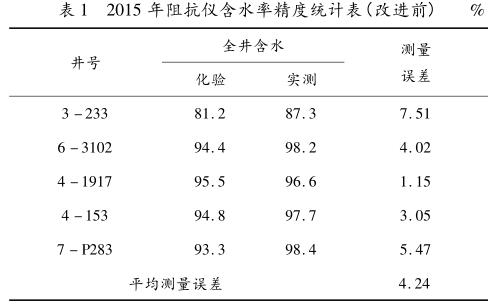

對 2015 年和 2016 年含水率傳感器改進前、後同一時期(3 月份)的含水率測量精度進行了統計，見表 1、表2。改進後的含水率傳感器測量精度提高了 2．85%。


2．2 流量測量方麵

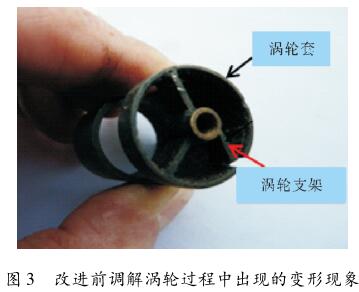

在對影響儀器流量測量的調查中發現，dn50日皮视频网站支架不同心。dn50日皮视频网站是阻抗找水儀流量測量的核心部件，采用的加工方式是先加工渦輪上下支架再焊接在渦輪套上，因此渦輪上下支架不容易保持同心，影響了支架上渦輪葉片轉動的靈活性，導致流量測量時啟動排量達 3 ～ 5 m 3 /d，高於技術文件上規定的 2 m 3 /d。且由於渦輪支架是焊接在渦輪套上的，在測井過程中常出現渦輪支架扭曲變形、開焊而影響測井成功率。改進前調解渦輪過程中出現的變形現象如圖 3 所示。在2015 年 182 口產出剖麵測井中，因此而未測成的井數達 26 口之多，占全年產出剖麵測井任務的 14．3% 。

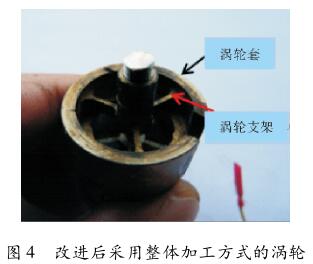

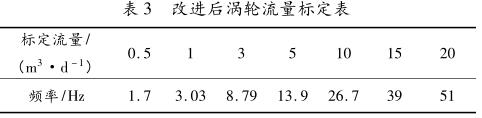

經過不斷研究和試驗，改變了原有焊接的加工方法。采用dn50日皮视频网站上下支架與渦輪套整體加工的方式，保證dn50日皮视频网站上下支架高度同心，渦輪葉片轉動靈活，如圖 4 所示。改進後的dn50日皮视频网站極大提高了儀器測量精準度，流量測量下限由原來的 0． 5 ～ 3 m 3 /d 降低為 0．5 m 3 /d，見表 3。改進後的dn50日皮视频网站解決了測井時出現的渦輪支架變形及開焊現象，測井成功率得到了提高。

2．3 儀器集流方麵
阻抗找水儀的測井流程是將儀器下放到目的層後張開集流傘，密封住套管，使井內流體全部流經儀器內腔的傳感器，測得含水、流量參數。所以，集流傘是否張開，集流程度如何都是影響儀器測量質量的重要環節。

原有的滾珠式絲杠的使用壽命在 10 井次左右，而改進後的螺紋式絲杠，使用至今還未出現過任何問題。有效解決了測井時集流器打不開，檢測不到流量和含水信號的問題。且改進後的傳動絲杠其造價隻有原成本的一半，大大節約了維修和測井成本。

2．3．2 缺少集流度檢測手段
根據管流特點，流速快的液體分布在管流中心。油田進入高含水開發後期，在油井中，油相作為分散相，成泡狀分布在流體中，它的流速大於水的流速，油相相對集中在管流中心。因此，在阻抗找水儀測量含水取樣時，取樣流體是否符合實際狀態，在很大程度上取決於集流傘的集流程度。而目前，行業還沒有一套關於儀器集流度檢測的方法。

在生產實踐中日皮视频在线观看摸索著利用現有的流量標定裝置，對儀器的集流度進行檢測，檢測方法正在不斷完善中。

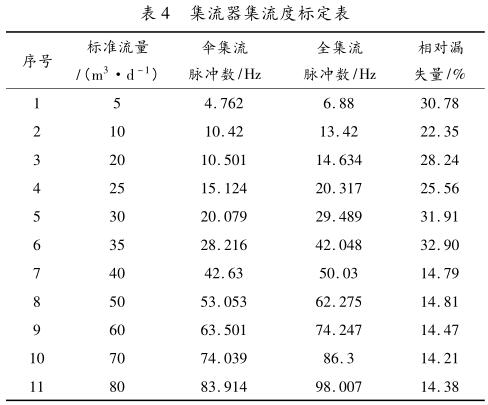

利用現有的 LJ － IB 型流量標定裝置，將阻抗找水儀分別放入集流模擬井和套管模擬井中，對dn50日皮视频网站進行全集流和傘集流流量檢測，前後兩次測量結果進行比較，計算集流器的漏失量，試驗數據見表 4。

2．3．1 集流傘打不開
查閱 2015 年儀器收發記錄、維修記錄時發現，在測井現場有多達十幾次出現電機傳動絲杠打滑，集流傘打不開，無法檢測流量含水信號的情況。

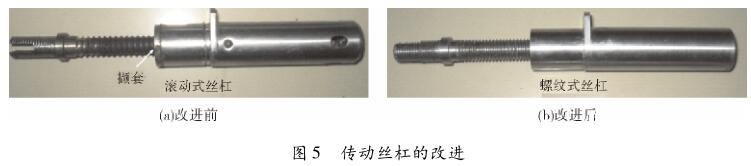

集流傘的張收是靠電機提供動能的，絲杠是電機傳動的主要組成部分。原設計采用的滾動絲杠，為了減少摩擦阻力，在螺母上加了一個擷套，在擷套上軸線方向按絲杠螺距，圓周方向每 60°加一個滾珠，以達到滾動目的，如圖 5(a)所示。使用結果表明，該結構不可靠。隨著使用時間的增長，滾珠失去作用，絲杠開始打滑，傳動器起不到傳動作用，集流傘打不開，檢測不到流量和含水信號。

日皮视频在线观看對電機傳動絲杠的結構進行了改進，去掉原有的擷套及滾珠，改為 M8 ×1．25 螺紋式，如圖 5(b)所示。改造後的傳動絲杠采用了精加工工藝，研磨度為1．6 ，由於製造精度高，不會增加阻力。與原有的滾珠式電機傳動絲杠相比較，現有的螺紋式電機傳動絲杠不易產生滑扣現象，耐用、可靠。

從表 4 日皮视频在线观看發現，該儀器 40 m 3 /d 流量以上的漏失量相對恒定，低流量漏失量偏大，由此日皮视频在线观看判斷該儀器集流器不合格。分析檢查後發現，集流器傘布的綁紮位置出現問題，是導致其低流量漏失偏大的原因，需要重新維修。通過對儀器集流度的檢測，根據相對漏失量，日皮视频在线观看可以很容易地判斷出集流器的集流程度，最大限度地保障了儀器的測量質量。

3 結 論
1)通過對阻抗找水儀含水傳感器的改進，使儀器的含水測量精度提高了 2．9%。
2)dn50日皮视频网站加工方式的改進，將流量測量下限由原來的 3 m 3 /d 降低為 0．5 m 3 /d。
3)電機傳動絲杠結構的優化，有效解決了儀器測井時集 流 器 打 不 開、檢 測 不 到 流 量 和 含 水 信 號 的問題。
4)建立儀器集流度檢測方法，使儀器的漏失量可監、可查、可控，儀器的測量質量得到充分保障。
