發射—反射—接收是雷達液位計的基本工作原理，其以測量壓力容器內液位，可以疏忽高溫、高壓、結垢和冷凝物的影響優勢，以及精度較高、與介質無直觸摸摸、耐腐蝕性強、可在真空環境中運用、設備簡潔等特點得到了廣泛應用，在液位測量中發揮越來越重要的作用。雷達液位計，還有什麽是日皮视频在线观看不知道的呢？

雷達液位計結構組成與工作原理

雷達液位計采用發射—反射—接收的工作模式。雷達液位計的天線發射出電磁波，這些波經被測對象表麵反射後，再被天線接收，電磁波從發射到接收的時間與到液麵的距離成正比，關係式如下：

D=CT/2

式中：

D——雷達液位計到液麵的距離

C——光速

T——電磁波運行時間

雷達液位計記錄脈衝波經曆的時間，而電磁波的傳輸速度為常數，則可算出液麵到雷達天線的距離，從而知道液麵的液位。

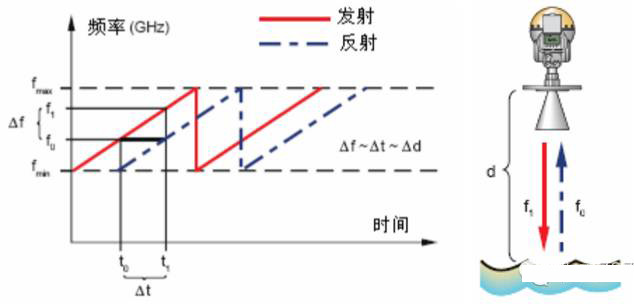

在實際運用中，雷達液位計有兩種方式即調頻連續波式和脈衝波式。

采用調頻連續波技術的液位計，功耗大，須采用四線製，電子電路複雜。

而采用雷達脈衝波技術的液位計，功耗低，可用二線製的24VDC供電，容易實現本質安全，精確度高，適用範圍更廣。

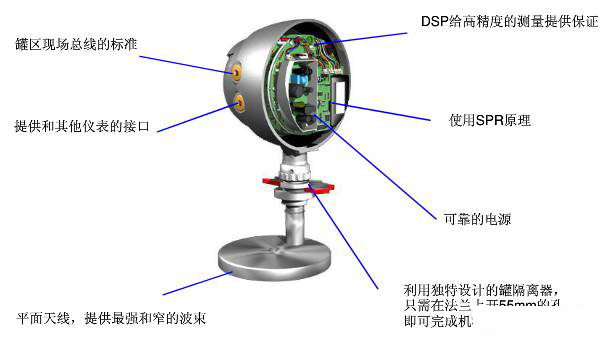

雷達液位計結構組成

雷達液位計是由發射器頭（TH）與天線組成。

1 發射器頭同係列雷達液位計間可以互換，發射器頭由表體和電子單元（THE）組成。

電子單元由微波單元、信號處理、數據通信、電源及瞬變保護電路板等構成。

信號處理卡件（SPC）

SPC卡件包括高性能的信號處理器及通過遠程編程保存儲罐特定數據集的庫存檢測器。

模擬處理卡件（APC）

APC卡件用於模擬輸入信號的濾波和多路複用。將模擬電路保留在獨立的卡件上，可達到較高的信噪比，從而提高測量精度。

溫度多路輸入卡件（TMC）

溫度多路輸入卡件（TMC）用於將6台溫度傳感器直接連接儲罐雷達液位計。

變速送器接口卡件（TIC）

本質安全輸入要求采用變送器接口卡件（TIC）。TIC卡件包括：

用於4-20mA電流回路的兩台進線齊納安全柵和兩台回線安全柵。

用於下位數據采集單元或遠傳顯示單元的單台齊納安全柵。

用於可選的溫度多路輸入器卡件（TMC)的信號、電源連接件。

繼電器輸出卡件（ROC）

繼電器輸出卡件（ROC）包括兩台繼電器，可用於控製外部裝置，如閥門、泵、加熱盤管等。

現場通訊卡件（FCC）

FCC卡件處理與外部裝置的通訊，可提供各種類型的FCC卡件，可用於不同類型的通訊協議嗎，也可以模擬其它供應商的液位計。

注: 配置不同，卡件數也不同。

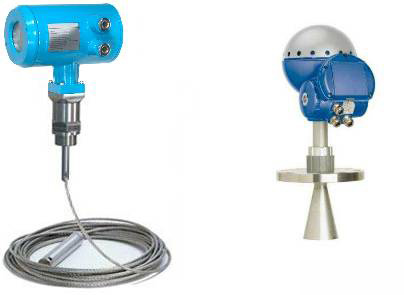

2 天線有多種形式，從而形成多種型號的雷達液位計。

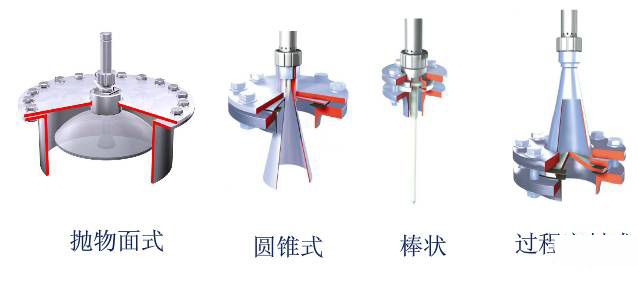

雷達液位計的天線形式

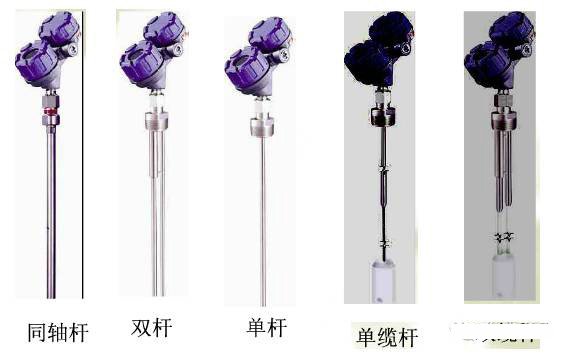

導波杆的類型

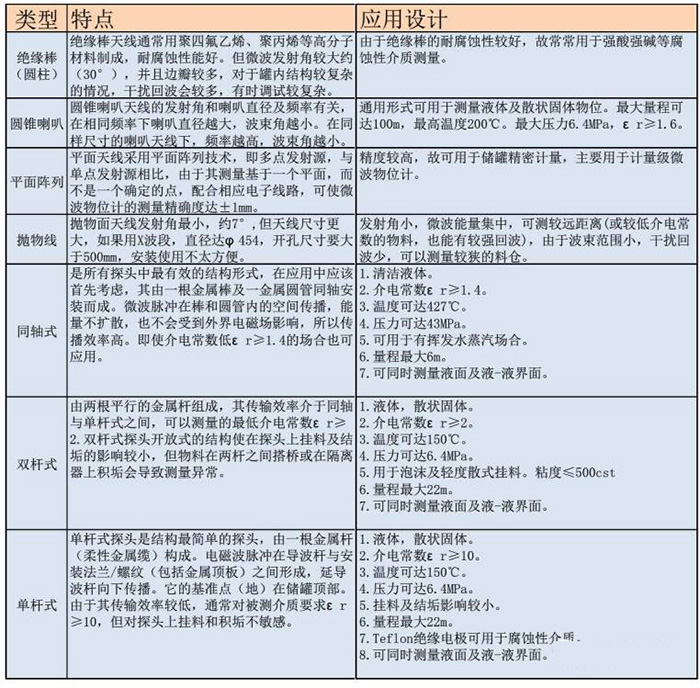

常見天線類型及應用設計
