旋進旋渦流量計流量傳感器的流通剖麵類似文丘裏管的型線，在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始做二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量範圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈衝信號，然後再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最後在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

1 旋進旋渦流量計外形尺寸

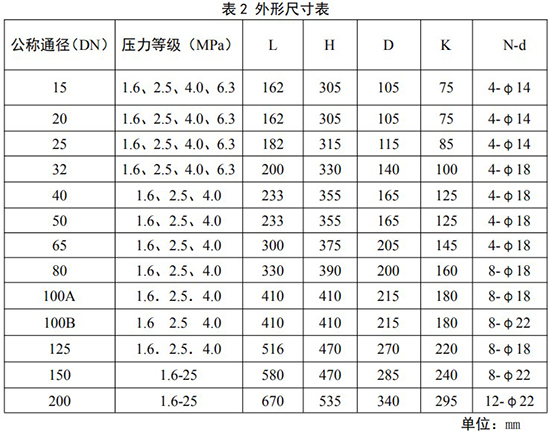

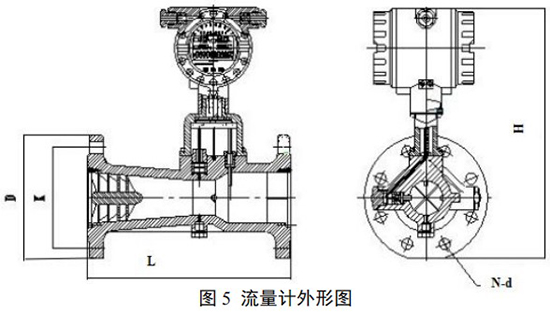

流量計的外形尺寸見圖 5，圖中未注尺寸列於表 2 中，流量計采用法蘭連接方式。法蘭尺寸執行 GB/T9112～9113-2000 標準。

注：以上數據僅供參考，具體以實物為準，如有技術升級，暫不另行通知

2 旋進旋渦流量計安裝

2.1 流量計的安裝

1.流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。

2.對於新安裝或檢修後的管道務必進行清掃，去除管道中的雜物後方能安裝流量計。

3.流量計應安裝在便於維修、無強電磁場幹擾、無強烈機械振動以及熱輻射影響的場所；

4.流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；

5.流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；

6.流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；

7.在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；

8.流量計應與管道同軸安裝，並防止密封片和黃油進入管道內腔；

9.采用外電源時，流量計必須有可靠接地，不得與強電係統共用地線，在管道安裝或檢修時，不得把電焊係統的地線與流量計搭接。

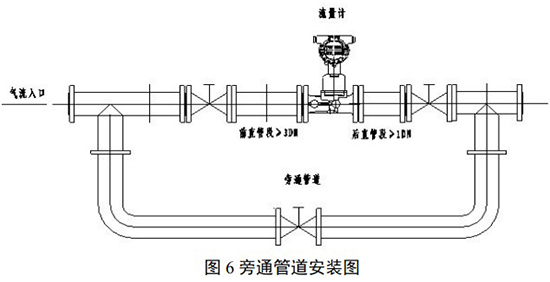

10.為了不影響流體正常輸送和便於維護，要求按圖 6 所示安裝旁通管道，並保證前≥3DN、 後≥1DN 的直管段；

2.2 直管段要求

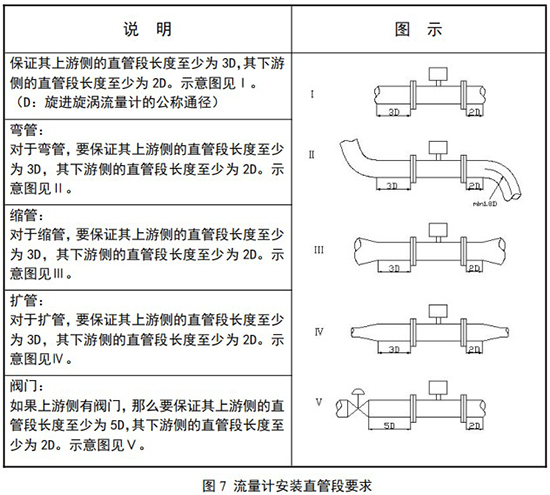

根據旋進旋渦流量計的工作原理和流量計對上、下遊直管段要求，對各種上遊阻力件，建議采用如圖 7 所列的前後直管段長度，且保持直管段內壁光滑平直。

2.3 安裝注意事項

1.傳感器按流向標誌可在垂直、水平或任意傾斜位置上安裝；

2.當管線較長或距離振動源較近時，應在流量計的上、下遊安裝支撐，以消除管線振動的影響；

3.傳感器的安裝地點應有足夠的空間，以便於流量計的檢查和維修，並應滿足流量計的環境要求；

4.應避免外界強磁場的幹擾；

5.在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；

6.管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量範圍,以免過壓損壞壓力傳感器；

7.應注意安裝應力的影響，安裝流量計上遊和下遊管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下遊安裝一個彈性伸縮節；

8.安裝流量計之前應先清除管道中的焊渣等雜物；

9.投入運行時，應緩慢開啟流量計上、下遊閥門，以免瞬間氣流過急而衝壞起旋器；

10.當流量計需要有信號遠傳時，應嚴格按“工作電源”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入 220VAC 或 380VAC 電源；

11.用戶不得自行更改防爆係統的接線方式和任意擰動各個輸出引線接頭；

12.流量計運行時，不允許隨意打開後蓋改動儀表參數，否則影響流量計的正常工作；

13.定時檢查流量計法蘭處的泄漏情況。

2.4 內置電池的使用及更換

1.電池電量顯示

當電池顯示僅剩一格時，要求用戶在一個月內更換電池；隻顯示電池外形符號時，則電池電量已耗盡，必須立即更換電池。

2.電池的更換方法

打開智能流量積算儀的後蓋，鬆開電池蓋板上的三顆螺釘，拔下電池插座，取出電池，換好新電池後重新安裝。

2.5 防爆場所安裝要求

1.流量計應有可靠的接地，防爆接地不應與強電係統的保護接地共用；

2.現場測試電源時，不允許使用交流電源接地；

3.在任何情況下，用戶不得自行更改防爆電路、元器件和防爆型式；

4.必須先切斷外接電源再打開轉換器蓋子。
