渦街流量計是一種新型流量計 , 由於精度高、適應性強、應用範圍廣、安裝簡單等特點 , 在化工行業的應用日益廣泛 , **日皮视频在线观看儀表推出渦街流量計的安裝要點共大家分享。

渦街流量計的安裝方向不能裝反

渦街流量計上標注“→”與工藝介質流向應一致 , 大管徑插入式渦流街流量計的傳感器要與管道軸線垂直 , 法蘭連接型則應與工藝管道同軸。

渦街流量計安裝時應保證上、下遊直管段的長度

(1) 渦街流量計對前後直管段的一般要求是 : 前 20 D , 後 5 D( D 為相連工藝管道內徑) ,閥門一般設計在流量計的下遊側。

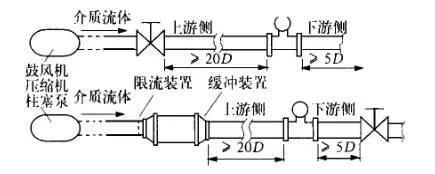

(2) 當流量計安裝在壓縮機、鼓風機、柱塞泵的出口時 , 流量計的上遊側需加裝閥門 , 這種情況 , 為保證流量計的測量準確度 , 除上遊直管段長度不小於 20 D 外 , *好能在上遊側加裝限流或緩衝裝置 ,如圖1所示：

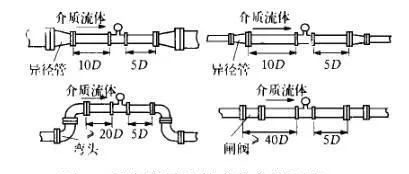

(3) 對於有變徑要求的工藝管線 , 前後直管段的長度分別保證不小於 10 D 和 5 D 就可以了 ; 如果必須在流量計的上遊側選用閘閥 , 那麽前直管段的長度不應小於 40 D , 如圖 2 所示。

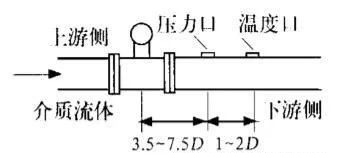

(4) 溫度、壓力等取源部件應安裝於渦街流量計的下遊側 , 距離要求如圖 3 所示：渦街流量計與取源部件的距離要求。

安裝渦街流量計應保證工作狀態時渦街發生器內部充滿介質

渦街流量計可以測量液相、氣相和蒸汽三種介質的流量 , 同時可在水平、豎直甚至任何角度位置的管道上安裝 , 但是 , 不論哪一種情況 , 都必須保證工作狀態時流量計內部能夠完全充滿同一種介質。

(1) 對於相連接的工藝管道 , 其內徑不應小於流量計內徑 , 法蘭連接時所用墊片內徑應大於流量計本身內徑 , 否則會產生氣泡或負壓真空 , 影響測量準確性。

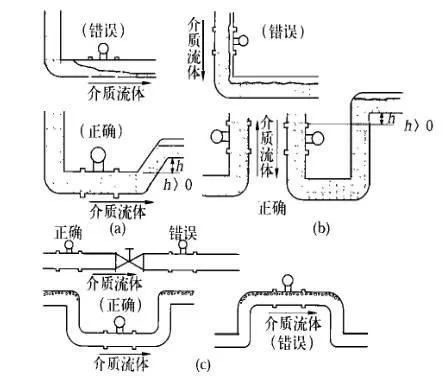

(2) 測量液體介質水平管道安裝時 , 應避免由於管道布置不當而使流量計內部滯留氣泡 , 如圖 4(a) 所示 ; 在豎直管道安裝時 , 要求介質的流向朝上 ,當流向朝下不可避免時 , 應考慮戒除因重力作用形成的負壓 , 避免造成流量計內部不能完全充滿被測介質 , 如圖4(b)所示。

管道清洗與吹掃時的注意事項

管道清洗與吹掃不能連同流量計一起進行 , 法蘭型渦街流量計應使用替代短節臨時把流量計換下 , 插入式流量計先將流量計拆下來 , 然後進行清洗或吹掃 , 以免流量計損壞。

渦街流量計的使用環境

(1) 渦街流量計的類型很多 , 不同類型、不同型號的流量計的使用範圍是不同的 , 如環境溫度、介質溫度、測量精度和管徑大小等 , 安裝時應注意其型號及其它技術參數 , 並根據其技術要求采取相應的措施。

(2) 渦街流量計安裝應遠離動力線路、大功率電氣設備以及其它強電磁幹擾場所。

(3) 旋渦型流量計對振動的影響較為敏感 , 所以選擇安裝位置時應遠離振動區域 , 如必須安裝在振動區域 , 則應在相連接的管道上加裝管道支架以固定。

渦街流量計的接地要求

(1) 除按規範要求的信號接地和電纜屏蔽接地外 , 流量計本體也應接地 , 接地阻值符合設計要求。如設計無要求一般應小於10Ω。

(2) 當傳感器與變送器分體安裝時 , 應保證連接電纜的電氣連通性 , 一般都配有專用連接電纜 , 接線時應保證屏蔽層的跨接良好。
