渦街流量計是基於卡門渦街原理而研製的--種新型流量計。由於它具有其它流量計不可兼得的優點，已廣泛應用於各個領域。將在未來流量儀表中占產導地位，渦街流量計適用於測量過熱蒸汽、飽和蒸汽、壓縮空氣一般氣體、水和液體的質量流量和體積流量。今天日皮视频在线观看儀表小編為大家介紹渦街流量計的組成及分類，供廣大用戶及網友參考學習。

一 、組成

由節可知，測量旋渦頻率就可實現流量測量。但是要實現旋渦頻率測量，必需解決以下幾方麵問題：

1、設計流量特性優良的發生體，在較寬的雷諾數範圍內，分離出強烈穩定的卡曼渦街；

2、要選用符合流體性質和測量要求的檢測技術，設計檢測靈敏度高、測量範圍度寬的檢測元件；

3、設計抗幹擾能力強的信號處理電路

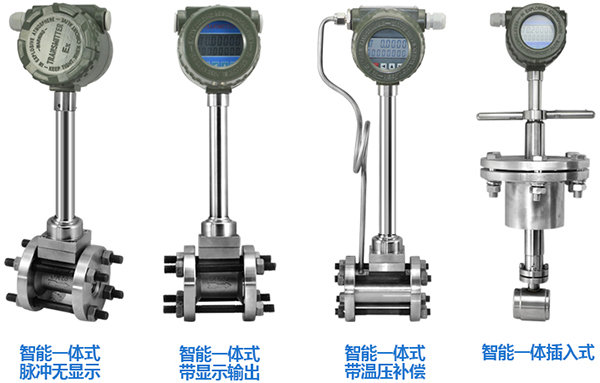

以上三方麵紕漏任何一個環節，都無法實現流量測量。由此可知，一台完整的渦街流量計應由表體、發生體、檢測元件和信號轉換器四片麵組成。如圖所畫的是法蘭型渦街流量計布局簡圖。下圖是法蘭夾裝型渦街流量計的表示圖。

二、分類

儀表的分類問題，站在不同角度有不同的分法。有的按布局分，有的按檢測方法分，也有的按用途分，渦街流量計也不例外，下麵日皮视频在线观看從不同角度來對渦街流量計進行分類。

1、按連接方式分類

按渦街流量計與管道的連接方式可以分成法蘭連接型和法蘭夾裝型。這兩種連接形式各有優點。法蘭連接型把儀表和連接法蘭作成一體，安裝方便，但對製造廠來說增加了機械加工量，特別是對不同的壓力等級，需要鑄造加工耐壓等級不同的法蘭。

而法蘭夾裝型渦街流量計，兩端不帶笨重的法蘭，比較輕便。在保證密封麵和機械強度滿足要求的前提下，隻製造無法蘭的表體就可以了。用戶使用時，可根據工作壓力不同選用不同壓力等級的法蘭與之連接。

2、按檢測技術分類

按檢測技術不同，可以將渦街流量計分成熱敏式渦街流量計、超聲式渦街流量計、電容式渦街流量計、應力式渦街流量計、應變式渦街流量計、磁電（振動體）式渦街流量計、光電與光纖式渦街流量計以及其他檢測技術的渦街流量計。

這一分類方法是當前製造廠家和用戶都比較習慣的分類方式，從名稱上就可以體現出渦街流量計的不同特點。

3、按使用目的分類

按使用目的不同、還可以將渦街流量計分成防爆型渦街流量計、高溫型渦街流量計、極低溫型渦街流量計、耐腐型渦街流量計、插入型渦街流量計以及質量型渦街流量計。

4、按布局形式分類

按布局形式可以將渦街流量計分成一體型和遠傳型。其中：

一體型渦街流量計：把傳感器與轉換器（包括流量計較顯示單元）集中成一體。而遠傳型（或分離型）渦街流量計指的是儀表的傳與轉換器分離，適用於特殊工作條件，如高溫型渦街流量計。

5、按儀表的功能分類

按儀表的功能渦街流量計分成常規型和智能型。其中智能型渦街流量計是近幾年出現的新型流量計。它的出現是傳感器技術、數字技術和通訊技術快速發展的體現，這類儀表在布局方麵進行了一體化設計，一台儀表集信號檢測、信號處理與補償運算、顯示、通訊於一體；在測量方麵，實現了多參數檢測；在功能方麵，具備測量、補償、運算、自診斷、管理和通訊等多種功能。
